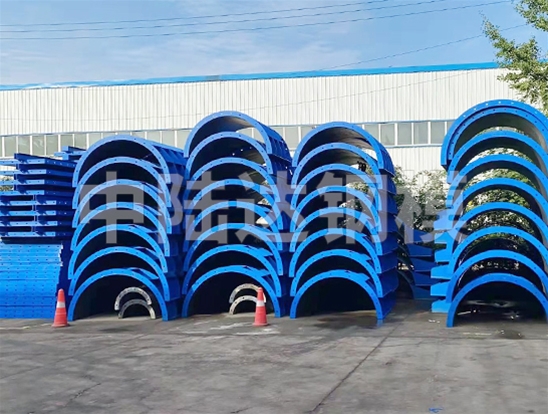

在墩柱施工中，模板垂直度和水平度是影響墩柱質量的關鍵因素，直接關系到墩柱的結構受力性能、外觀尺寸及與上部結構的連接精度。以下從調整原理、操作方法、質量控制要點三方面詳細說明如何通過控制模板垂直度和水平度確保墩柱質量：

一、模板垂直度與水平度的調整原理
1. 垂直度控制原理
核心目標：確保墩柱模板軸線與設計鉛垂線一致，偏差需符合規范要求（通常≤H/1000，H為墩柱高度，且≤20mm）。
影響因素：
模板自身剛度不足或變形（如模板拼接縫錯位）；
支撐系統受力不均（如單側支撐松動、斜撐角度不合理）；
基礎沉降或施工荷載（如混凝土澆筑時的側壓力）導致模板位移。
2. 水平度控制原理
核心目標：保證墩柱截面水平方向尺寸準確（如截面邊長偏差±10mm），頂面標高符合設計要求（偏差±10mm）。
影響因素：
模板底部支撐面不平整或未固定牢固；
水平拉桿（對拉螺栓）間距過大或受力不均；
混凝土澆筑時單側下料過快，導致模板水平位移。
二、模板垂直度與水平度的調整操作方法
1. 施工前準備：定位與基礎處理
測量放線：
使用全站儀在承臺（或基礎）頂面測放墩柱中心點及輪廓線，標記模板定位基準點。
復核承臺頂面標高，若平整度超差（如局部高差＞5mm），需用砂漿或鋼板找平，確保模板底部水平。
模板預拼裝檢查：
在地面預拼裝模板，檢查模板拼接縫是否嚴密、板面是否平整，采用靠尺檢測模板平整度（偏差≤3mm），對變形模板進行校正或更換。
2. 模板安裝過程中的垂直度調整
立式安裝法（適用于中低墩柱）：
1. 初步定位：將模板吊至承臺頂面，對準輪廓線，臨時固定底部。
2. 垂直度粗調：
用垂球法：在模板頂部懸掛垂球，調整模板使垂球線與承臺頂面中心點重合，初步控制垂直度。
用激光垂直儀：從承臺中心點向上投射激光束，調整模板使激光點對準模板頂面中心標記。
3. 垂直度精調：
安裝可調斜撐（通常為帶螺桿的鋼管或型鋼支撐），斜撐與地面夾角宜為45°~60°，通過旋轉螺桿調整模板垂直度。
使用全站儀從兩個垂直方向（如X軸、Y軸）觀測模板頂部測點，對比設計坐標，通過斜撐微調至偏差≤2mm。
翻轉模板法（適用于高墩柱）：
分節安裝模板時，每節模板安裝后均需用垂球或激光垂直儀復核垂直度，上節模板需與下節模板錯縫拼接，并通過螺栓和定位銷固定，避免累積誤差。
3. 模板水平度調整
底部水平控制：
模板底部與承臺頂面之間設置水平調節螺桿或鋼墊板，通過旋轉螺桿或增減墊板厚度調整模板底口水平度，用水平尺或水準儀檢測，確保底口標高偏差≤5mm。
中部水平拉桿控制：
沿墩柱高度方向每隔1~2m設置一道水平對拉螺栓或環形鋼帶，螺栓間距需經計算確定（如≤600mm），通過擰緊螺栓消除模板橫向變形，用鋼尺檢測截面尺寸，偏差超過±5mm時需調整拉桿受力。
頂面水平控制：
模板頂部設置水平桁架或定型卡具，固定鋼筋骨架的同時，用水平儀檢測模板頂面標高，通過調整頂部支撐螺桿使標高符合設計要求。
三、質量控制要點與常見問題解決
1. 過程監測與加固
混凝土澆筑前：
復核垂直度和水平度，采用“雙檢制”（測量人員初檢、技術負責人復檢），確認無誤后填寫《模板安裝檢驗批質量驗收記錄》。
對斜撐、拉桿進行二次緊固，重點檢查支撐與模板、支撐與地面（或承臺）的連接節點，防止?jié)仓r松動。
混凝土澆筑中：
安排專人全程觀測模板狀態，每澆筑30cm高度復核一次垂直度和水平度。
若發現模板偏移（如垂直度偏差＞5mm），立即暫停澆筑，通過以下方式調整：
輕微偏移：利用斜撐螺桿微調，同時加快對稱側混凝土澆筑速度，平衡側壓力。
較大偏移：卸除部分混凝土，松開偏移側支撐，重新調整模板位置后再繼續澆筑。
2. 成品檢驗與偏差處理
拆模后檢測：
用全站儀測量墩柱頂面中心坐標，計算垂直度偏差（Δ=|實測坐標-設計坐標|/H），超限（如Δ＞1/1000）時需分析原因（如模板變形、支撐松動）。
用水平尺和鋼尺檢測墩柱頂面平整度和截面尺寸，超差時需進行修補（如表面打磨、抹灰處理）。
常見問題解決措施：
  | 問題         | 原因分析                     | 解決方法                          |
  |------------------|----------------------------------|---------------------------------------|
  | 垂直度偏差超限   | 斜撐角度過大、混凝土澆筑速度不均 | 調整斜撐角度至45°~60°，對稱分層澆筑    |
  | 截面尺寸偏差     | 水平拉桿間距過大、螺栓未擰緊     | 加密拉桿（如間距≤500mm），復擰螺栓     |
  | 頂面標高超差     | 頂部支撐螺桿松動、測量誤差       | 固定螺桿防松，采用閉合水準路線復測標高 |
四、關鍵工具與技術應用
1. 測量工具：
激光垂準儀：精度高（±1mm/10m），適用于高墩柱垂直度快速檢測；
電子水平儀：自動補償功能可消除地面不平影響，控制模板水平度。
2. 智能監測技術：
對超高墩柱（如＞50m）可安裝傾角傳感器，實時監測模板垂直度變化，數據接入BIM系統預警，提前干預偏差。
通過“定位—分級調整—過程監測—動態修正”的控制流程，結合合理的支撐體系設計與測量技術，可有效保證墩柱模板垂直度和水平度符合設計要求，終實現墩柱“內實外美、尺寸”的質量目標。施工中需重點關注支撐系統可靠性、混凝土澆筑順序及測量復核頻率，從源頭控制質量隱患。
