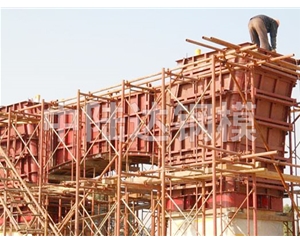

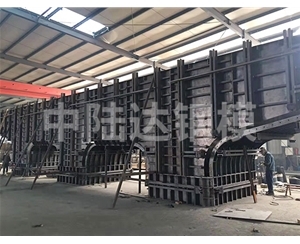

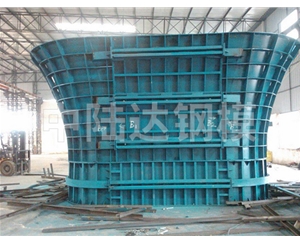

花瓶墩系梁模板是用于混凝土澆筑成型的鋼制模板，花瓶墩系梁模板部件強度高，比組合模板的重量輕，模板的幅度大制作精度高，不易變形，拼縫嚴密，整體性好，抗震性強，周轉次數多，保溫性好，維修方便。

1、前期準備：根據墩身鋼筋骨架結構設計胎架，所述胎架由多種鋼板，槽鋼及角鋼可拆卸組合而成，胎架上精加工有多個主筋定位槽口；

2、胎架安裝：將加工好的胎架部件通過連接銷進行拼裝形成胎架，將數個胎架間隔設置形成生產線，胎架之間間距為2.5～3m；

3、承臺鋼筋骨架預制：利用胎架進行承臺鋼筋骨架的預制，預制完成后在鋼筋骨架底部設置一封端支架，而頂部設置多個吊耳；

4、墩身鋼筋骨架預制：利用胎架生長線同步加工多節墩身鋼筋骨架，預制時主筋之間采用滾軋直螺紋套筒連接，且主筋一端頭采用標準絲，另一端頭采用加長絲，箍筋間隔焊接在主筋上，且中間三分之一段主筋上箍筋的安裝密度為兩端的1.5～2倍，同時接頭上下各50～55cm范圍內不安裝箍筋及拉鉤筋，脫架前在每節鋼筋骨架中選一根同槽主筋進行標記作為定位筋；

5、鋼筋骨架吊裝：利用龍門起重機進行多點同時起吊，將鋼筋骨架吊裝至運輸車，而運輸車上提前設置托架，并在裝車后用鎖具將鋼筋骨架固定；條萊垍頭

6、承臺鋼筋骨架預埋：將承臺鋼筋骨架進行預埋安裝，先以目測為主進行粗安裝，安裝到位后利用水準管進行抄平精安裝，精安裝到位后，立刻固定鋼筋骨架確保澆筑時不再移動，并進行混凝土澆筑；垍頭條萊

7、墩身鋼筋骨架對接安裝：利用起重機結合多點吊具進行鋼筋骨架吊裝，施工人員在墩身鋼筋骨架圓弧倒角位置安置2根定位鋼管，在主筋緊密接觸時即可開始主筋對接，扭矩扳手先安裝內側主筋接頭，內側主筋接頭全部安裝到位后，同樣的工藝進行外側主筋接頭的連接，如此分階段完成墩身鋼筋骨架空中整體對接，鋼筋骨架對接完畢，人工安裝接頭處上下各50～55cm的箍筋和鉤筋，安裝保護層墊塊、模板，澆筑混凝土，待混凝土強度滿足要求，再安裝下節鋼筋骨架，如此循環直至墩身封頂。
